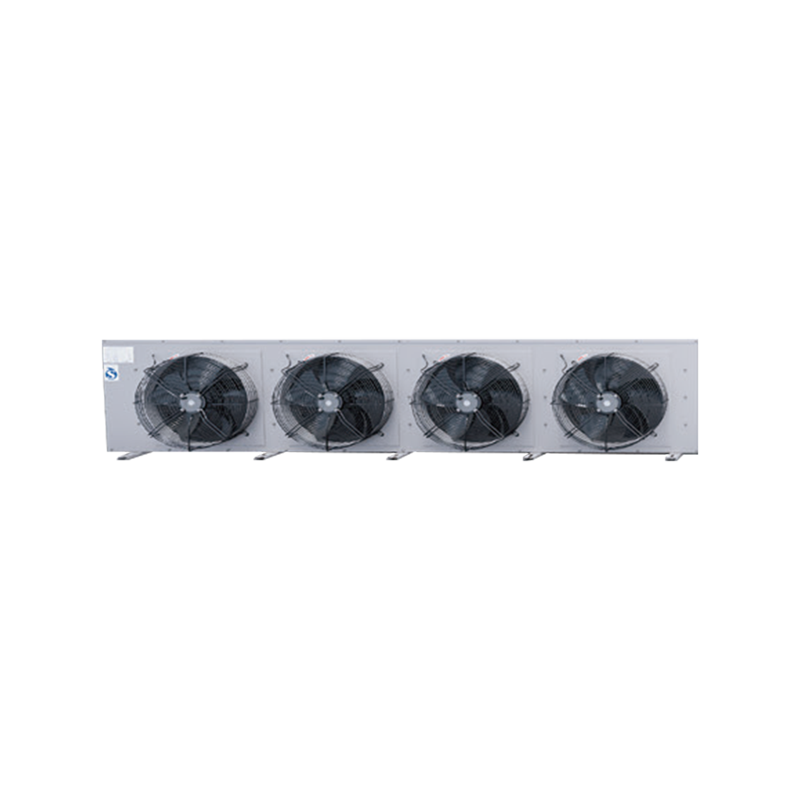

Shell: Konstrukční plechové díly jsou vyrobeny z vysoce kvalitních ocelových plechů a všechny povrchy jsou elektrostaticky fosfátovány a stříkány dováženým automatickým stříkacím zařízením, které má silnou odolnost proti korozi a může se přizpůsobit různým prostředím použití.
Pro zajištění dobré kvality povrchu po celou dobu životnosti jednotky. Hliníkové nebo nerezové skořepiny lze upravit podle potřeb uživatele.
Zásobník na vodu: navrženo se šikmým úhlem, aby se usnadnilo plynulé vypouštění rozmrazené vody, zabránilo se plovoucí vodě a zabránilo se hromadění vody ve vaničce na vodu.
Teplosměnná trubka: Vysoce ozubená měděná trubka s vnitřním závitem je vybrána pro vysokou účinnost přenosu tepla.
Ploutve: Přijetí zcela nových sinusových hydrofilních hliníkových žeber, zvýšení rušení vzduchu, posílení koeficientu přenosu tepla a výrazné zlepšení výkonu přenosu tepla;
ventilátor: Vysoký statický tlak, speciálně přizpůsobený vysoce výkonný axiální ventilátor s externím rotorem, vhodný pro prostředí s vysokou vlhkostí, vysoká účinnost, nízká spotřeba energie, vodotěsný a prachotěsný, s vynikajícím výkonem; Továrna na ventilátory
Dříve složené testy statické a dynamické rovnováhy;
Rozmrazování: Odmrazovací elektrické topné trubky z nerezové oceli s nízkou spotřebou energie jsou vybrány a uspořádány jedinečně a rozumně, s vysokou rychlostí odmrazování a důkladným odmrazováním, přičemž nedochází k tepelným ztrátám.
Prodlužte životnost elektrických topných trubek.
Elektrická spojovací skříňka: Spojovací krabice má nízkou teplotní odolnost, vodotěsné a prachotěsné vlastnosti, vysokou retardaci hoření a je instalována na přední straně pro snadné zapojení a údržbu.
Rozteč ploutví: Standardní rozteč je 4,5 mm, 6 mm a 9 mm; Přizpůsobitelná rozteč listů 12 mm a 18 mm podle potřeb uživatelů.
Typ chladiva: Lze zvolit chladivo R404A, R507A, R22, R134A, R407C a R410A lze upravit podle požadavků uživatele.
Výparník:
1. Jedinečné uspořádání svazku trubek plně zohledňuje klíčové problémy, jako jsou změny stavu chladiva, průtok, tlaková ztráta a rovnoměrnost distribuce za podmínek odpařování, což vede k vyššímu výkonu přenosu tepla u povrchového chladiče výparníku;
2. Efektivní a kompaktní konstrukce výměníku tepla s trubkami výměníku tepla s vnitřním závitem vyztuženým ve tvaru vidlice;
3. Teplosměnné trubky a hydrofilní hliníková žebra jsou mechanicky roztaženy, aby pevně spojily měděné trubky s hliníkovými plechy, aby se dosáhlo optimální účinnosti přenosu tepla.
4. Separátor kapaliny výparníku a okruh chladiva byly optimalizovány tak, aby byla zajištěna optimální účinnost výměny tepla v různých aplikačních prostředích.
5. Jedinečný design větrného deflektoru je umístěn pod tepelným výměníkem, aby se zabránilo zkratům proudění vzduchu.

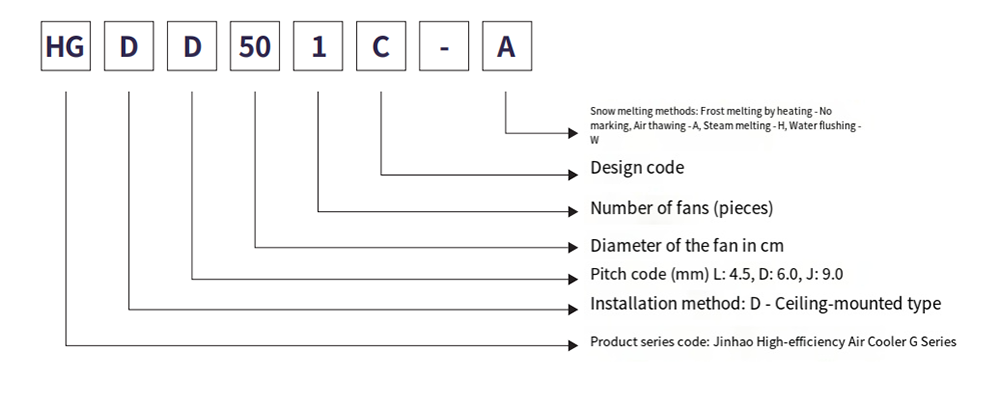

Popis modelu
Tabulka technických parametrů (R404A)
Technické parametry vysoce účinného vzduchového chladiče pro elektrický mrazový strop
Rozteč filmu: 4,5 mm
| Model | Chladicí výkon kW | Objem trubky | Parametry ventilátoru | Elektrický ohřev sněhu | |||||
| SC1 | SC2 | dm² | Počet čepelí x průměr | Výkon W | Objem vzduchu m³/h | Rozsah m | Cívka kW* větev | Vodní pánev kW*větev | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabulka technických parametrů (R404A)
Technické parametry vysoce účinného vzduchového chladiče pro elektrický mrazový strop
Rozteč filmu: 6,0 mm
| Model | Chladicí výkon kW | Objem trubky | Parametry ventilátoru | Elektrický ohřev sněhu | ||||||
| SC1 | SC2 | SC3 $ $ | dm² | Počet čepelí x průměr | Výkon W | Objem vzduchu m³/h | Rozsah m | Cívka kW* větev | Zásobník na vodu kW*odbočka | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabulka technických parametrů (R404A)
Technické parametry vysoce účinného vzduchového chladiče pro elektrický mrazový strop
Rozteč filmu: 9,0 mm
| Model | Chladicí výkon kW | Objem trubky | Parametry ventilátoru | Elektrický ohřev sněhu | ||||||
| SC3 $ $ | SC4 | SC5 | dm² | Počet čepelí x průměr | Výkon W | Objem vzduchu m³/h | Rozsah m | Cívka kW* větev | Zásobník na vodu kW*odbočka | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

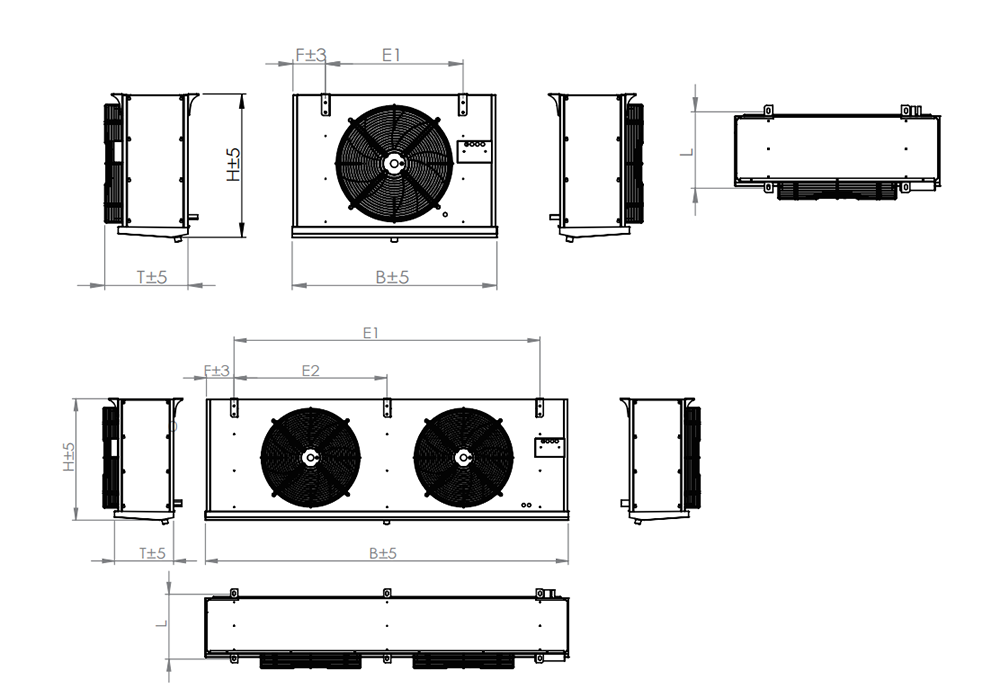

Vzhled a instalační rozměry
Vzhled a instalační rozměry of a high-efficiency electric frost ceiling air cooler
Rozteč filmu: 4,5 mm
| Model | Specifikace rozhraní (mm) | Rozměry B*T*H | Instalační rozměry | hmotnost | Značky obrysové mapy | |||||
| Vstupní/vratná trubka | Odvodnění/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Vzhled a instalační rozměry
Vzhled a instalační rozměry of a high-efficiency electric frost ceiling air cooler
Rozteč filmu: 6,0 mm
| Model | Specifikace rozhraní (mm) | Rozměry B*T*H | Instalační rozměry | hmotnost | Značky obrysové mapy | |||||
| Vstupní/vratná trubka | Odvodnění/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Vzhled a instalační rozměry
Vzhled a instalační rozměry of a high-efficiency electric frost ceiling air cooler
Rozteč filmu: 9,0 mm
| Model | Specifikace rozhraní (mm) | Rozměry B*T*H | Instalační rozměry | hmotnost | Značky obrysové mapy | |||||
| Vstupní/vratná trubka | Odvodnění/(palce) | DxŠxV(mm) | L | E1 | E2 | E3 | F | anamnéza | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Poznámka 1: Návrhové normy:
| Standardní podmínky přenosu tepla | Teplota vstupního vzduchu | Teplota vypařování | Relativní teplota | Relativní teplota | Přehřátí |
| SC1 | 10℃ | 0℃ | 85 % | 1.35 | 6,5 tis |
| SC2 | 0℃ | -8 ℃ | 85 % | 1.15 | 5,2 tis |
| SC3 $ $ | -18 ℃ | -25 ℃ | 95 % | 1.05 | 4,6 tis |
| SC4 | -25 ℃ | -31℃ | 95 % | 1.01 | 3,9 tis |
| SC5 | -34 ℃ | -40 ℃ | 95 % | 1.01 | 3,9 tis |
Poznámka 2: Konverzní faktor pro chladivo
| Chladiva | Provozní podmínky | R22 | R404A | R507 | R134a |
| Korekční faktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korekční faktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korekční faktor | SC3 $ $ | 0.95 | 1 | 1 | 0.85 |
