Chladivové filtrové sušičky: Výběr, umístění a údržba pro spolehlivý výkon HVAC

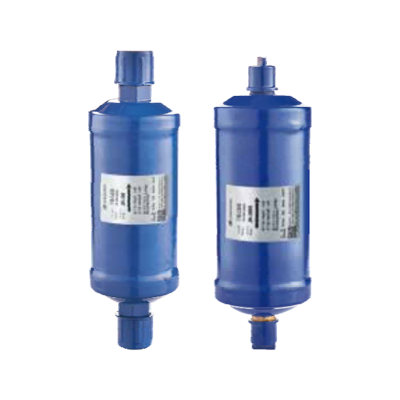

Průvodce dimenzováním filtru sušiče chladiva HVAC

Proč na velikosti záleží daleko víc než "Bude to pasovat?"

Výběr správné velikosti filtrdehydrátoru není jen rozhodnutím o balení; přímo ovlivňuje stabilitu systému, životnost kompresoru a energetickou účinnost. Příliš malá jednotka se může rychle nasytit, což umožňuje kyselinám, kalu a vlhkosti cirkulovat dlouho předtím, než zařízení dosáhne očekávaného servisního intervalu. Naopak jednotka, která je svévolně předimenzovaná, může způsobit zbytečný pokles tlaku, způsobit problémy s návratem oleje při nízkém zatížení a zkomplikovat evakuaci. V kapalinovém potrubí nadměrný pokles tlaku snižuje čisté kladné sání na expanzním zařízení, což způsobuje blikání, ochablé výparníky a nepředvídatelné přehřátí. V sacích potrubích (používaných dočasně pro čištění nebo ve speciálních službách) může nesprávná velikost způsobit pokles tlaku a zvýšení kompresního poměru, což narušuje kapacitu a zvyšuje výstupní teploty. Nejlepším postupem je vyvážit kapacitu znečišťujících látek, přípustný pokles tlaku při projektovaném hmotnostním průtoku a viskozitní charakteristiky chladiva, přičemž je třeba mít na paměti, že směsi a vysokotlaká chladiva se chovají jinak než starší kapaliny.

Pravidla palce, která stále vyžadují ověření

Pro rychlé odhady mnoho techniků koreluje velikost sušárny s tonáží zařízení a poté výběr ověří podle křivek průtok/tlak-spád výrobce. Jako obecný přístup vyberte sušičku s kapalinovým vedením, jejíž jmenovitý průtok při vaší chladivové a kondenzační teplotě poskytuje přijatelný pokles tlaku – často zacílený pod malý zlomek barů (nebo několik psi) při návrhu. Kapacita znečišťujících látek by měla odpovídat scénáři instalace: nové zařízení na čistém potrubí může používat kompaktní jednotky, zatímco modernizace, vyhoření nebo systémy vystavené okolnímu prostředí během dlouhé výstavby těží z větších objemů a vyšší hmotnosti vysoušedla. Zvažte také typ oleje a mísitelnost; POE oleje rychle zachycují vlhkost, takže kontrola zbytkové vlhkosti je nezbytná, zejména u směsí HFC/HFO. Vždy srovnejte orientační pravidla se specifickými údaji v tabulce pro chladivo a teplotní rozsah, který očekáváte v provozu.

Zpracovaný příklad a srovnání ve slovech

Představte si 5tunový dělený systém využívající běžné vysokotlaké chladivo. Pokud si vyberete velmi malou sušičku s kapalinovým vedením, můžete ve skříni udržovat pořádek, ale pravděpodobně utrpíte srovnatelně vyšší tlakovou ztrátu při projektovaném hmotnostním průtoku. Když porovnáme kazetu střední velikosti s volbou poddimenzované, varianta střední velikosti obecně snižuje pokles tlaku při jmenovité tonáži a zároveň nabízí více vysoušedla, takže zůstává účinná déle během předčasného vniknutí. Ve srovnání s příliš velkým průmyslovým kanystrem se jednotka střední velikosti obvykle vyhýbá zbytečnému objemu a snižuje riziko těžby oleje v podmínkách částečného zatížení. Výběr „vpravo uprostřed“ tedy vyvažuje průtok a kapacitu při zachování stabilního podchlazení na expanzním zařízení.

Ilustrativní výběrová tabulka (ověřte s údaji výrobce)

Běžná úskalí při dimenzování, kterým je třeba se vyhnout

• Ignorování údajů o průtoku specifického pro chladivo a spoléhání se pouze na „množství štítků“.
• Zapomínání na aditivní efekt armatur a ventilů při vyhodnocování poklesu tlaku.
• Použití stejné velikosti pro počáteční čištění a pro stálou službu bez přehodnocování.
• Přeskočení druhé evakuace po výměně sušárny na podezřelých systémech.

filtrdehydrátor pro systémy tepelných čerpadel

Obousměrný tok Mění požadavky

Tepelná čerpadla obracejí tok chladiva, takže jakýkoli filtrdehydrátor, který má zůstat v okruhu, musí být navržen pro obousměrný provoz nebo musí být spárován se zpětnými ventily, které zajišťují správný průtok aktivní zónou. Konvenční jednocestná sušička s kapalinovým vedením může fungovat při chlazení, ale v režimu ohřevu se může stát nechtěným omezením nebo dokonce zachycovat nečistoty v nesprávné části smyčky. Bi-flow modely to zmírňují tím, že prezentují téměř symetrickou průtokovou cestu skrz vysoušecí lože a síta. Ve srovnání s jednosměrnými jednotkami snižují konstrukce se dvěma průtoky riziko skoků poklesu tlaku během odmrazování a minimalizují poruchy vracení oleje při aktivaci přepínacího ventilu. Vzhledem k tomu, že odmrazování posílá horký plyn neobvyklými cestami, tepelná odolnost sušičky a podpora síta jsou obzvláště důležité, aby se zabránilo migraci médií.

Umístění kolem zpětných ventilů a zpětných ventilů

K ochraně měřicích zařízení v obou režimech technici často umísťují do linky dvouproudovou sušičku, která funguje jako kapalina v každém provozním stavu, což není vždy na první pohled zřejmé. U balených tepelných čerpadel závisí strategické umístění v blízkosti výstupu z vnitřního výměníku nebo výstupu z venkovního výměníku na tom, kde se nachází vedení kapaliny během vytápění a chlazení. Pokud jsou zpětné ventily použity k vynucení průtoku v požadovaném směru přes standardní sušičku, potvrďte ventil Cv a praskací tlak, aby kombinovaná sestava nevytvářela nadměrný pokles tlaku. Když porovnáte skutečnou bi-flow sestavu s řešením zpětného ventilu, varianta bi-flow obvykle nabízí jednodušší potrubí, méně netěsných spojů a snazší diagnostiku, zatímco řešení může být atraktivní, když jsou zásoby omezené, ale vyžaduje pečlivé uvedení do provozu.

Servisní postupy pro sezónní spolehlivost

Tepelná čerpadla procházejí více změnami režimu a delší roční dobou chodu než systémy pouze s chlazením, takže na kapacitě vysoušedla a odolnosti síta záleží. Během sezónních kontrol ověřte, že se sušička během odmrazování nezahřívá, poslouchejte hluk, který naznačuje pohyb média, a ověřte stabilní podchlazení v obou směrech. Pokud dojde k vyhoření nebo vlhkosti, nainstalujte dočasné vysoušeče na čištění sacího potrubí k zachycení kyselin a částic a poté je odstraňte nebo vyměňte, jakmile budou testy kyselin neutrální a pokles tlaku klesne pod cíle. Ve srovnání s ponecháním sací čistící sušičky na místě po neomezenou dobu, její odstranění po obnovení zachovává účinnost a zabraňuje nežádoucím ztrátám sacího tlaku.

Tabulka úvah o tepelných čerpadlech

• Než se pustíte do umístění, ověřte, která šňůra je v každém režimu tekutá.
• Zdokumentujte základní pokles tlaku v sušičce při ohřevu a chlazení.
• Po jakékoli opravě otestujte výkon odmrazování a zároveň sledujte podchlazení a přehřátí.

vyměnitelný jádrový filtr dehydrátoru chladiva vs. utěsněný

Perspektiva provozuschopnosti a životního cyklu

Skořepiny s vyměnitelným jádrem a utěsněné sušicí kazety odstraňují kyseliny, vlhkost a částice, přesto řeší různé problémy životního cyklu. Uzavřené kazety jsou kompaktní, cenově výhodné a ideální tam, kde je málo místa a riziko kontaminace je malé. Když úloha vyžaduje časté čištění – po vyhoření kompresoru, při postupných modernizacích nebo ve velkých systémech, kde je běžná svarová struska a oxidy – plášť s vyměnitelným jádrem umožňuje výměnu média bez přerušení linky. Z čistě servisního hlediska redukuje skořepinový přístup prostoje při následných čištěních a omezuje opakované zahřívání sousedních součástí. Ve srovnání s utěsněnými zásobníky vám obaly jádra také umožňují přizpůsobit směs jádra (vysoká kapacita kyselin, vysoký obsah částic nebo vyvážená). Kompromisem jsou počáteční náklady, prostor a disciplína potřebná k provádění čistých změn jádra bez zavádění nových kontaminantů.

Kapacita, pokles tlaku a řízení rizik

Při dané velikosti připojení pouzdra obvykle přijímají větší objemy média, což přináší vyšší kapacitu pro nečistoty a vlhkost a často nižší tlakovou ztrátu. Tato výhoda roste v chaotických systémech s dlouhým potrubím a množstvím příslušenství. Utěsněné patrony však září v malých zařízeních, kde záleží na každém lokti, a pokles tlaku přes patronu správné velikosti je zcela přijatelný. Při porovnání utěsněné jednotky s pláštěm jádra při stejném průtoku plášť obecně poskytuje delší okno pro čištění a pozvolnější nárůst poklesu tlaku při zatížení. Utěsněné kazety naopak zjednodušují inventarizaci a snižují možnost nesprávného výběru jádra, které může být skrytým zdrojem kolísání výkonu ve složitých závodech.

Procedurální kázeň během základních změn

Při výměně jádra izolujte sekci, podle potřeby obnovte chladivo a dodržujte sterilní pracovní postup: zakryjte otevřené linky, otřete dosedací plochy a vyhněte se žmolkům. Po opětovné montáži proveďte hlubokou evakuaci a test stojatým vakuem, abyste potvrdili těsnost a nízkou vlhkost. Ve srovnání s řezáním a pájením, které nahrazuje utěsněnou jednotku, tato metoda snižuje tepelné namáhání blízkých ventilů a izolace, zejména v přeplněných strojovnách. Nicméně na malých dělených systémech může být jednoduchost výměny zapečetěné kazety rychlejší a méně náchylná k chybám pro posádky, které běžně nemanipulují s granáty.

Srovnávací tabulka: Vyměnitelné jádro vs

• Pokud se během čištění očekává opakovaná výměna filtru, použijte plášť.
• Vyberte si utěsněné kazety pro kompaktní systémy s rutinními servisními intervaly.
• Po silném znečištění dočasně spárujte sací čisticí sušičku a poté ji vyjměte.

tekutá linka filtr sušička indikátor vlhkosti

Co vám indikátor říká – a co ne

Indikátor vlhkosti integrovaný s průhledítkem poskytuje dvě rychlé vizuální kontroly: přítomnost bublin v proudu kapaliny a relativní suchost chladiva. Barevný prvek reaguje na úroveň vlhkosti posunutím odstínu, což technikům nabízí rychlý „go/no-go“. Ve srovnání se spoléháním se pouze na historii evakuace nebo jeden údaj vakua přidává indikátor průběžnou zpětnou vazbu během provozu a po servisních událostech. Nejedná se však o laboratorní přístroj; teplota, typ oleje a osvětlení mohou ovlivnit vnímání. Proto se nejlépe používá v kombinaci s měřeným podchlazením a přehřátím k ověření stavu systému.

Interpretace barev a rozhodné jednání

Než provedete akci, ujistěte se, že referenční tabulka indikátoru platí pro konkrétní nainstalovaný prvek. Jako obecný pracovní postup ověřte teplotu a tlak v potrubí kapaliny, vypočítejte podchlazení a poté odečtěte barvu. Pokud indikátor ukazuje „mokrý“ stav, zatímco je podchlazení nízké a objevují se bubliny, systém pravděpodobně obsahuje jak zábleskový plyn, tak nadměrnou vlhkost – vyměňte sušičku kapalinového vedení a znovu evakuujte. Pokud indikátor směřuje k „suchu“, ale bubliny přetrvávají, zaměřte se na podchlazení a možné omezení proti proudu. Ve srovnání s hádáním z jednoho příznaku tento kombinovaný přístup zkracuje odstraňování problémů a snižuje opakované návštěvy.

Bublinové stopy vs falešné pozitivy

Bubliny mohou znamenat vzplanutí plynu z nedostatečného podchlazení, omezení nebo jednoduše pozorování během spouštění nebo bezprostředně po odmrazování horkým plynem. Teplé prostředí na průhledítku může také ovlivnit to, co vidíte. Ve srovnání se stabilním proudem bez bublinek při stálém zatížení je přerušovaná pěna během přechodných jevů méně znepokojivá. Pokud se bubliny shodují s vlhkým indikátorem, považujte to nejprve za problém s vlhkostí; pokud je indikátor suchý, přesto zůstávají bublinky, prozkoumejte podchlazení, hladinu přijímače a výkon kondenzátoru.

Referenční tabulka: Typické hodnoty indikátoru

• Vždy porovnejte údaj indikátoru s naměřeným podchlazením a přehřátím.
• Při hodnocení barvy chraňte průhledítko před přímým slunečním zářením.
• Po změnách sušičky zaznamenejte barvu indikátoru a systémové metriky jako novou základní linii.

nejlepší umístění filtrdehydrátoru chladiva v řadě

Principy umístění tekutých linek

Nejběžnějším stálým umístěním sušičky filtru s kapalinovým vedením je za kondenzátorem (nebo přijímačem, pokud je přítomen) a před expanzním zařízením. Toto uspořádání chrání dávkovací zařízení před částicemi a zajišťuje, že chladivo zůstane suché, když se škrtí, čímž se zabrání tvorbě ledu v otvoru nebo otvoru ventilu. V porovnání s instalací sušárny daleko proti proudu, její umístění blízko expanzního zařízení zkracuje délku potrubí, kam by mohla po dehydrataci vniknout nová vlhkost. V systémech s přijímači mnoho techniků upřednostňuje montáž sušičky na výstup přijímače, aby filtrovali vše, co zbývá z úložiště. Pokud systém obsahuje více rozšiřujících zařízení, může specializovaná sušička na větev zlepšit odolnost a zjednodušit diagnostiku.

Speciální případy: Tepelná čerpadla a komplexní systémy

Tepelná čerpadla a vícerežimové systémy vyžadují pečlivé promyšlení, protože „kapalinová linka“ se mění s provozním režimem. Dvouproudová sušička umístěná tam, kde existuje kapalina při ohřevu i chlazení, udržuje ochranu bez ohledu na směr proudění. V systémech typu VRF s mnoha větvemi je sušárna často umístěna v blízkosti centrální jednotky s přídavnými sítky nebo filtrací na větvích, kde je vysoké riziko kontaminace. Ve srovnání s jedním centrálním vysoušecím zařízením může distribuovaná ochrana minimalizovat dopad místního selhání a omezit službu na postiženou pobočku.

Kroky uvedení do provozu a ověření

Po instalaci ověřte správné umístění měřením poklesu tlaku na sušičce při projektovaném zatížení a potvrzením stabilního podchlazení na vstupu expanzního zařízení. Pokud je tlaková ztráta nadměrná, může být zapotřebí větší jednotka nebo přemístěné místo s menším počtem ohybů proti proudu. Ve srovnání s ponecháním okrajového rozvržení neopraveného se optimalizace umístění rychle vrátí snížením obtěžujících hovorů a konzistentním komfortem. V případě pochybností během období čištění nainstalujte servisní ventily, které umožní dočasné přemístění sušárny nebo paralelní sušárny; jakmile se systém stabilizuje, odstraňte dočasné součásti a obnovte trvalou konfiguraci.

Porovnání možností umístění

• Udržujte stálou sušičku kapalinového vedení co nejblíže vstupu expanzního zařízení.
• Použijte servisní ventily pro dočasné čištění sušiček, abyste si později zjednodušili demontáž.
• Zdokumentujte naměřený pokles tlaku v sušičce pro budoucí srovnání.
